Profil altimétrique sur une mesure

L'outil de mesure de distance permet, si la fonctionnalité est activée par l'administrateur, de visualiser le profil altimétrique d'un tracé dessiné sur la carte.

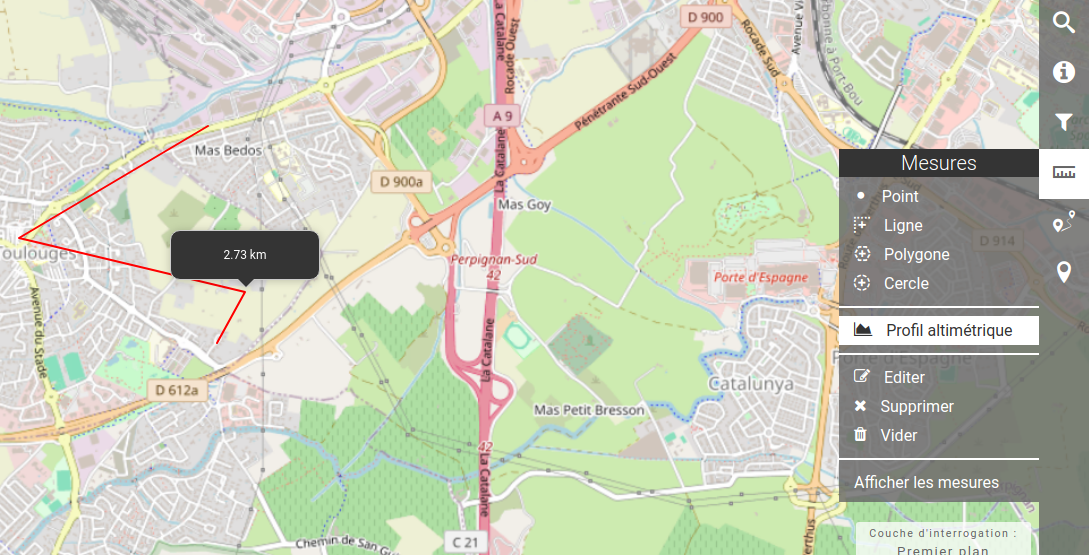

Tracer une mesure avec profil

1. Ouvrez l'outil Mesure dans la barre d'outils de droite

2. Sélectionnez le type Profil altimétrique (ligne avec altitude)

3. Cliquez sur la carte pour poser les points de votre tracé (un clic par point intermédiaire)

4. Double-cliquez pour terminer la ligne

Le profil altimétrique est calculé automatiquement à la fin du tracé.

Lire le profil

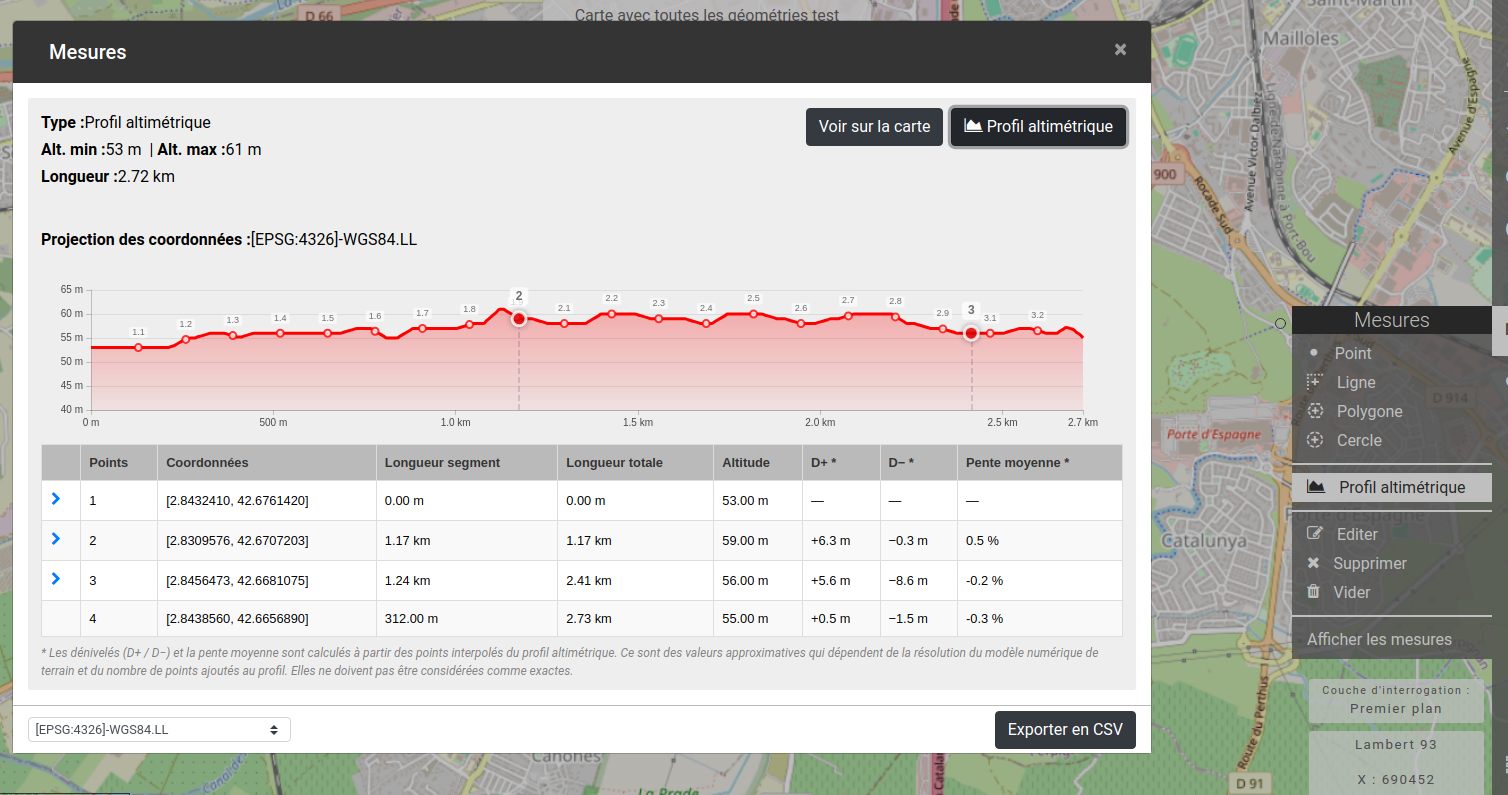

Cliquez sur la ligne tracée puis sur le bouton Voir détail dans l'info-bulle. Une modale s'ouvre avec :

• La distance totale du tracé

• L'altitude minimale et maximale

• Une courbe d'altitude interactive

• Un tableau récapitulatif point par point

Tableau récapitulatif

Le tableau présente les points posés de votre tracé. Pour chaque point sont indiqués :

Colonne	Description
N°	Numéro du point (1, 2, 3...) dans l'ordre de tracé
Distance	Distance cumulée depuis le départ
Altitude	Altitude au point
D+	Somme des dénivelés positifs accumulés sur le segment depuis le point précédent
D−	Somme des dénivelés négatifs accumulés sur le segment depuis le point précédent
Pente moy.	Pente moyenne du segment entre le point précédent et celui-ci (calculée géométriquement : (altitude₂ − altitude₁) / distance)

Note

Les valeurs D+, D− et Pente moy. sur la ligne du point N représentent toujours le cumul sur le segment précédent (entre le point N−1 et N).

Exemple : sur la ligne du point 2, D+ est la somme de toutes les montées entre le point 1 et le point 2, D− la somme de toutes les descentes, et Pente moy. la pente moyenne du segment 1→2.

Sur la ligne du point 1 (départ), ces trois colonnes sont à 0 : il n'y a pas de segment précédent.

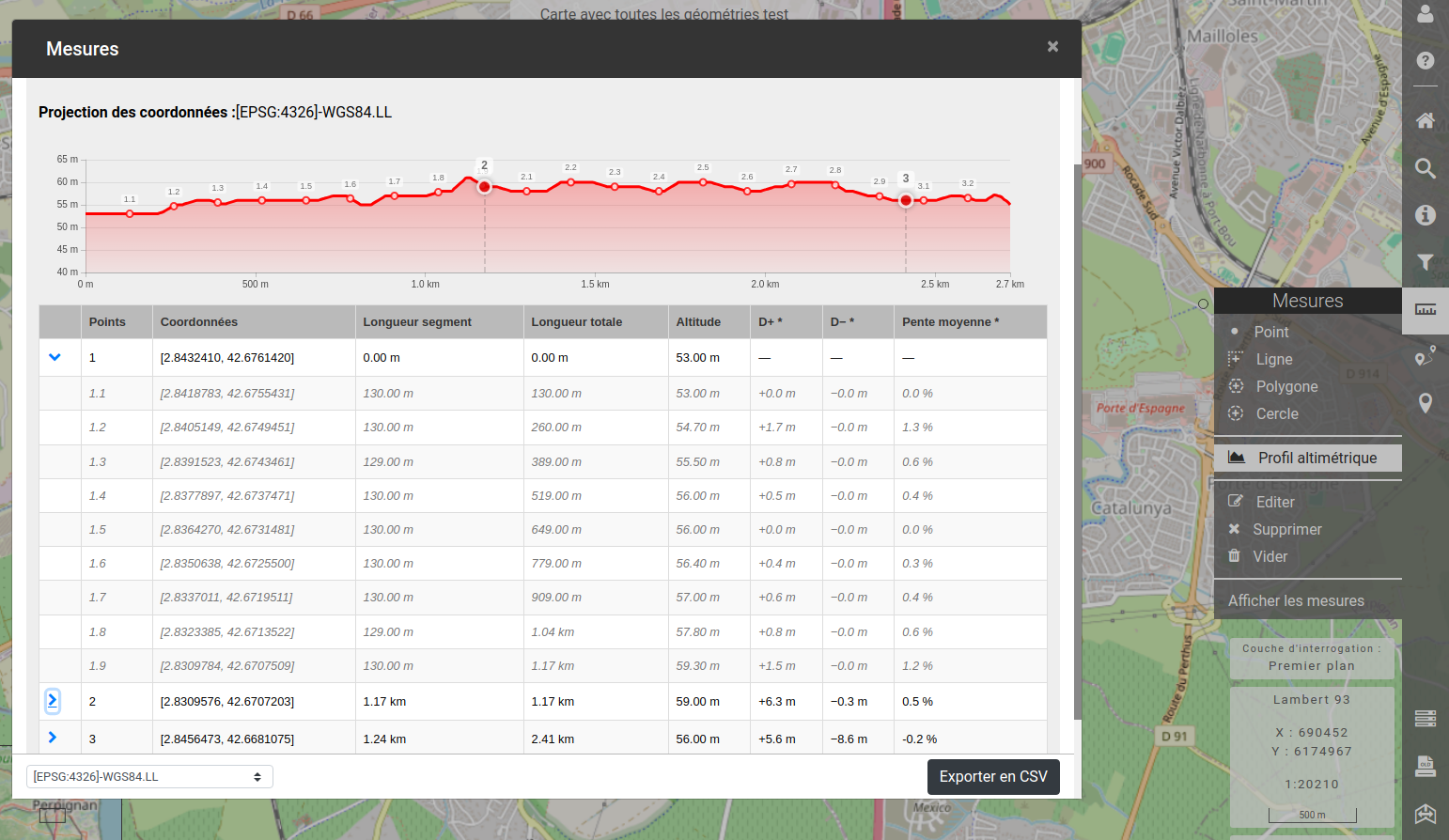

Points intermédiaires (sous-segments)

Si l'administrateur a configuré l'ajout de points intermédiaires (5, 10, 15 ou 20), une flèche apparaît à gauche du numéro de point. Cliquez dessus pour déplier le détail des sous-segments.

Les points intermédiaires sont numérotés 1.1, 1.2, ... (entre le point 1 et le point 2), 2.1, 2.2, ... (entre 2 et 3), etc. Ils permettent d'analyser la pente sur des portions plus courtes.

Astérisque sur D+, D−, Pente moy.

Les valeurs D+, D− et Pente moy. sont marquées d'un astérisque (*) car elles sont approximatives : elles sont calculées à partir des altitudes échantillonnées par le service (IGN ou OpenRouteService) et non d'un relevé exhaustif du terrain. Plus le nombre de points intermédiaires configuré est élevé, plus l'approximation gagne en précision.

Fermer le profil

Cliquez sur la croix en haut à droite de la modale pour la fermer. Le tracé reste affiché sur la carte ; vous pourrez réouvrir le profil à tout moment via le bouton Voir détail de l'info-bulle de mesure.
