Configuration du profil altimétrique
vMap permet d'afficher le profil altimétrique d'un parcours, que ce soit le tracé d'une mesure ou le résultat d'un calcul d'itinéraire. Cette page décrit la configuration administrateur de cette fonctionnalité.

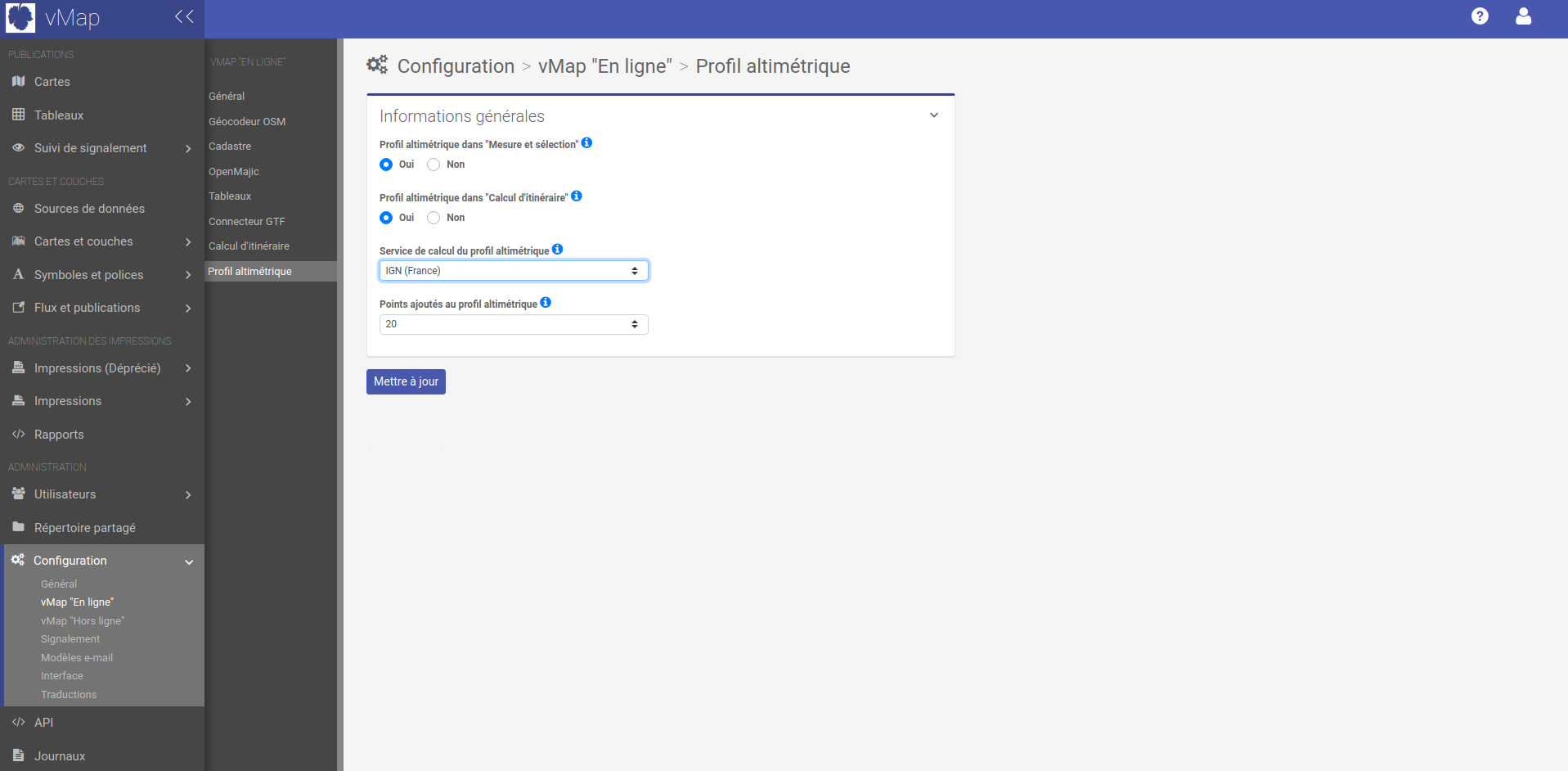

Activation
Deux options indépendantes permettent d'activer le profil dans chaque contexte :
Option |
Effet |
|---|---|
Profil altimétrique des mesures |
Active le bouton Profil altimétrique dans la modale de l'outil Mesure (pour les lignes tracées par l'utilisateur). |
Profil altimétrique des itinéraires |
Active le bouton Profil altimétrique dans le panneau de l'outil Itinéraire (pour les itinéraires calculés entre deux points). |
Les deux options peuvent être activées indépendamment. Désactiver les deux masque entièrement la fonctionnalité côté utilisateur.
Choix du service de calcul d'altitude
Le champ Service de calcul d'altitude propose deux options :
Service |
Couverture |
Clé API requise |
|---|---|---|
IGN (France) |
France uniquement |
Non |
OpenRouteService (monde) |
Mondiale |
Oui |
IGN (France)
Le service IGN utilise l'API Géoplateforme (data.geopf.fr) avec la ressource ign_rge_alti_wld. Il est gratuit, ne nécessite pas de clé API, mais l'altimétrie est limitée au territoire français. Le profil est échantillonné sur 100 points par défaut, indépendamment du nombre de points posés par l'utilisateur.
OpenRouteService (monde)
OpenRouteService est basé sur les données SRTM (Shuttle Radar Topography Mission) avec une couverture mondiale (à l'exception des hautes latitudes). Il nécessite une clé API gratuite, distincte de celle utilisée pour le calcul d'itinéraire.
Configuration de la clé API OpenRouteService (altimétrie)

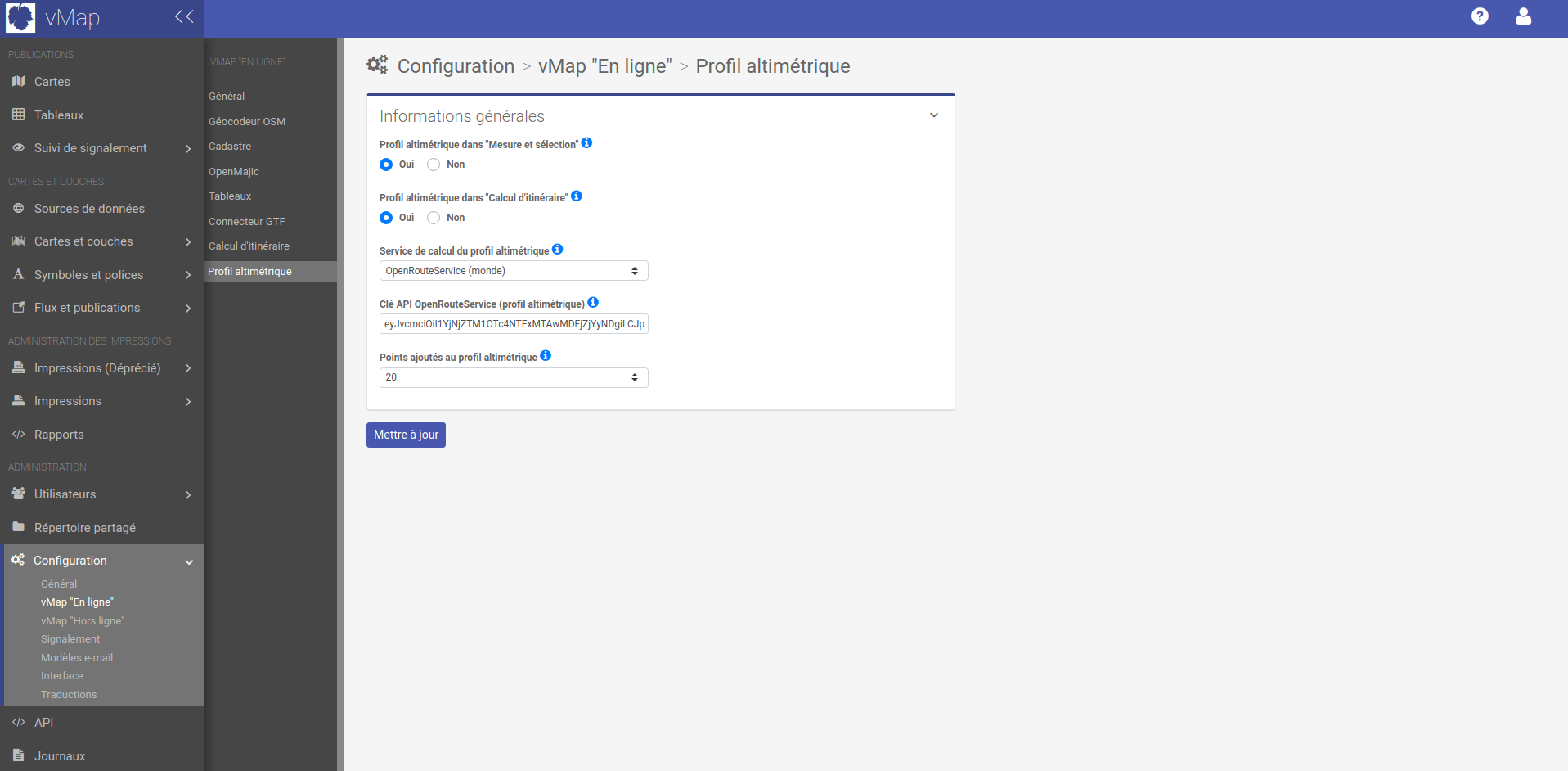

Lorsque le service OpenRouteService est sélectionné, un champ Clé API OpenRouteService (altimétrie) apparaît.
Cette clé est indépendante de celle configurée pour le calcul d'itinéraire (page Calcul d'itinéraire). Vous pouvez utiliser la même clé pour les deux services ou des clés séparées (utile pour suivre les quotas séparément).
Pour obtenir une clé API gratuite :
Rendez-vous sur openrouteservice.org/dev/#/signup
Créez un compte gratuit (ou utilisez le compte existant)
Générez un token API depuis votre tableau de bord
Copiez le token dans le champ Clé API OpenRouteService (altimétrie)
Cliquez sur Mettre à jour
Le plan gratuit d'OpenRouteService permet 500 requêtes d'altimétrie par jour et 40 par minute.
Points ajoutés au profil
Le champ Points ajoutés au profil altimétrique propose 5 valeurs : 0, 5, 10, 15, 20.
Ces points sont des sous-segments calculés automatiquement entre les points posés par l'utilisateur, dans l'outil Mesure uniquement. Ils permettent à l'utilisateur d'analyser la pente sur des portions plus fines que les seuls points qu'il a tracés.
Valeur |
Comportement |
|---|---|
|
Aucun point intermédiaire — seuls les points posés par l'utilisateur sont affichés dans le tableau. |
|
N points équidistants sont calculés et insérés entre les points posés. Plus N est élevé, plus le détail est fin, mais plus le calcul est coûteux côté service d'altimétrie. |
Note
Pour les itinéraires, les points intermédiaires sont désactivés automatiquement (la polyline routée contient déjà des centaines de vertices ; en ajouter saturerait le graphique). Seuls les points de départ et d'arrivée sont mis en évidence. Le réglage ne s'applique donc qu'à l'outil Mesure.
Prérequis : ajouter l'outil mesure et itinéraire
Le profil altimétrique se déclenche depuis :
l'outil Mesure de distance (pour le cas mesure)
l'outil Itinéraire (pour le cas itinéraire)
Ces outils doivent au préalable être activés dans la liste des outils des cartes concernées (administration des cartes).
Couleur de la courbe
La courbe affichée dans le panneau de profil altimétrique utilise la couleur des géométries de mesure définie dans la configuration générale. Pour la modifier, rendez-vous dans Configuration générale > Outil de mesure.
