Modèle de données Open Majic

Modèle de données Open Majic

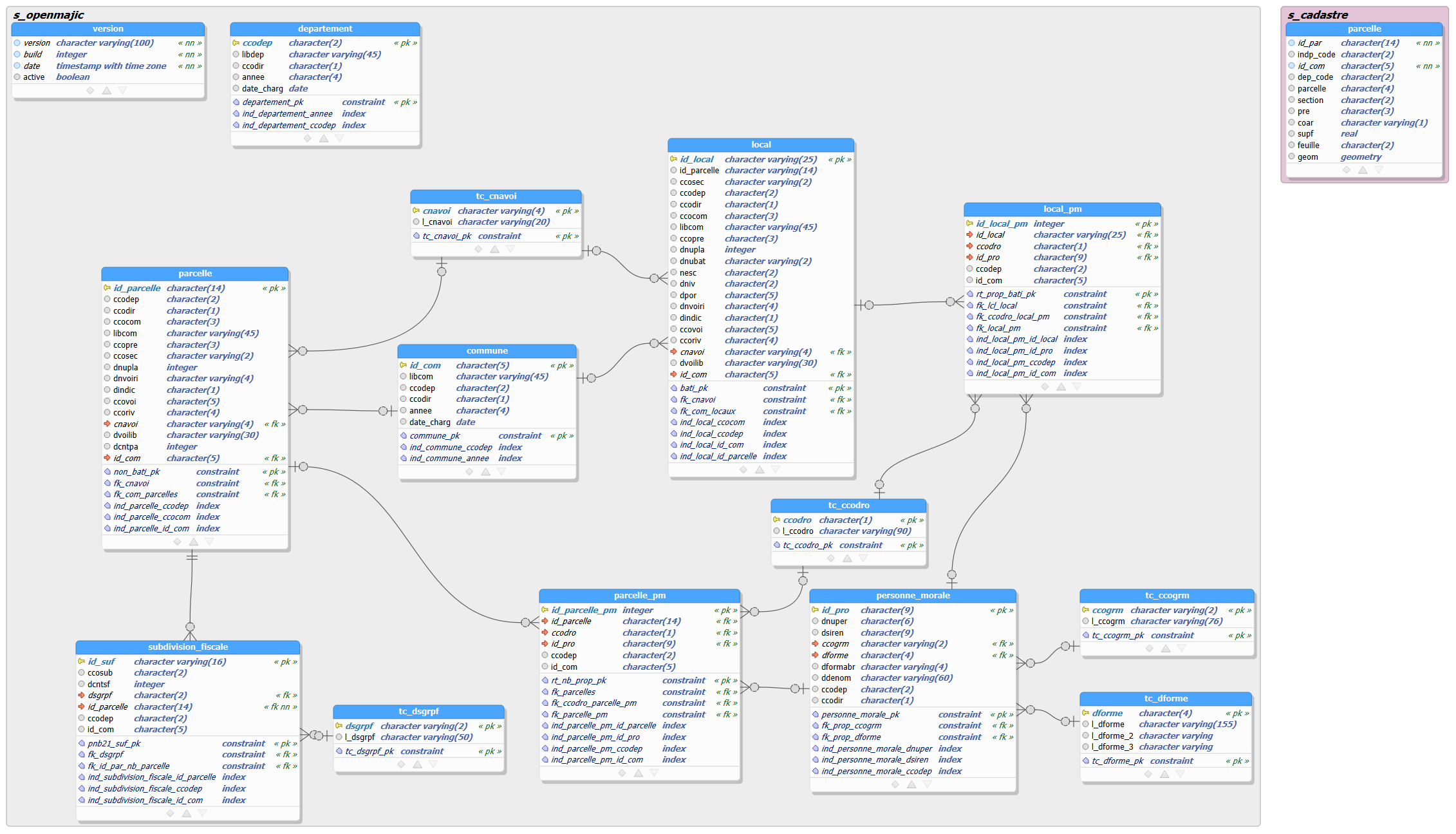

Data dictionary index

• Database: vmap
•
  Tables
  • s_cadastre.parcelle
  • s_openmajic.commune
  • s_openmajic.departement
  • s_openmajic.local
  • s_openmajic.local_pm
  • s_openmajic.parcelle
  • s_openmajic.parcelle_pm
  • s_openmajic.personne_morale
  • s_openmajic.subdivision_fiscale
  • s_openmajic.tc_ccodro
  • s_openmajic.tc_ccogrm
  • s_openmajic.tc_cnavoi
  • s_openmajic.tc_dforme
  • s_openmajic.tc_dsgrpf
  • s_openmajic.version

s_cadastre.parcelle Table

Portion de territoires communal d'un seul tenant située dans une subdivision de section et appartenant à un même propriétaire. Certaines parcelles, incluses dans la voirie et en attente d'une régularisation juridique, ne figure pas au plan.
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_par	character(14)				✓		Code de la commune
indp_code	character(2)						Code d'arpentage
id_com	character(5)				✓		Code commune sur 5 caractères
dep_code	character(2)						Code departement sur 2 caractères
parcelle	character(4)						Numéro de parcelle sur 4 caractères au format '0000' tel qu'on le trouve dans les fichiers MAJIC.
section	character(2)						Section
pre	character(3)						Préfixe de section
coar	character varying(1)						Code arpentage
supf	real						Superficie fiscale
feuille	character(2)						Numéro de feuille
geom	geometry

↑ Index

s_openmajic.commune Table

Description des communes
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_com	character(5)	✓			✓		Code commune sur 5 caractères (ccodep + ccocom)
libcom	character varying(45)						Libellé de la commune
ccodep	character(2)						Code département
ccodir	character(1)						Code de direction
annee	character(4)						Millésime des données OpenMajic
date_charg	date						Date de chargement des données MAJIC
Constraints Name Type Column(s) References Expression Description commune_pk PRIMARY KEY id_com

↑ Index

s_openmajic.departement Table

Name	Data type	PK	FK	UQ	Not null	Default value	Description
ccodep	character(2)	✓			✓		Code du département
libdep	character varying(45)						Libellé du département
ccodir	character(1)						Code direction
annee	character(4)						Millésime des données OpenMajic
date_charg	date						Date de chargement des données OpenMajic
Constraints Name Type Column(s) References Expression Description departement_pk PRIMARY KEY ccodep

↑ Index

s_openmajic.local Table

Descriptif des locaux
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_local	character varying(25)	✓			✓		Identifiant unique du local (id_parcelle + dnubat + nesc + dniv + dpor)
id_parcelle	character varying(14)						Identifiant de la parcelle (ccodep + ccocom + ccopre + ccosec + dnupla)
ccosec	character varying(2)						Lettres de section
ccodep	character(2)						Code département
ccodir	character(1)						Code direction
ccocom	character(3)						Code commune INSEE
libcom	character varying(45)						Libellé de la commune
ccopre	character(3)						Préfixe de section ou quartier servi pour les communes associées
dnupla	integer						Numéro de plan
dnubat	character varying(2)						Lettre de bâtiment
nesc	character(2)						Numéro d'escalier
dniv	character(2)						Niveau étage
dpor	character(5)						Numéro de porte du local
dnvoiri	character(4)						Numéro de voirie
dindic	character(1)						Indice de répétition
ccovoi	character(5)						Code identifiant la voie dans l'application MAJIC interne à la DGFIP
ccoriv	character(4)						Code administratif de la voie ou du lieu dit
cnavoi	character varying(4)		✓				Nature de la voie
dvoilib	character varying(30)						Libellé de la voie
id_com	character(5)		✓				Code commune sur 5 caractères (ccodep + ccocom)
Constraints Name Type Column(s) References Expression Description bati_pk PRIMARY KEY id_local fk_cnavoi FOREIGN KEY cnavoi s_openmajic.tc_cnavoi Clé étrangère de la nature de la voie fk_com_locaux FOREIGN KEY id_com s_openmajic.commune Clé étrangère pour les communes

↑ Index

s_openmajic.local_pm Table

Table de relation entre les propriétaires et les locaux
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_local_pm	integer	✓			✓	nextval('s_openmajic.local_pm_id_local_pm_seq'::regclass)
id_local	character varying(25)		✓				Identifiant unique du local (id_parcelle + dnubat + nesc + dniv + dpor)
ccodro	character(1)		✓				Code du droit réel ou particulier
id_pro	character(9)		✓				Identifiant national d'un compte de propriétaire.(ccodep+ccodir+dnuper)
ccodep	character(2)						Code département
id_com	character(5)						Code commune
Constraints Name Type Column(s) References Expression Description rt_prop_bati_pk PRIMARY KEY id_local_pm fk_lcl_local FOREIGN KEY id_local s_openmajic.local Clé étrangère avec la table local fk_ccodro_local_pm FOREIGN KEY ccodro s_openmajic.tc_ccodro Clé étrangère avec la table de correpondances ccodro fk_local_pm FOREIGN KEY id_pro s_openmajic.personne_morale Clé étrangère avec la table des personnes morales

↑ Index

s_openmajic.parcelle Table

Table des parcelles des personnes morales
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_parcelle	character(14)	✓			✓		Identifiant de la parcelle (ccodep + ccocom + ccopre + ccosec + dnupla)
ccodep	character(2)						Code département
ccodir	character(1)						Code direction
ccocom	character(3)						Code commune INSEE
libcom	character varying(45)						Libellé de la commune
ccopre	character(3)						Préfixe de section ou quartier servi pour les communes associées
ccosec	character varying(2)						Lettres de section
dnupla	integer						Numéro de plan
dnvoiri	character varying(4)						Numéro de voirie
dindic	character(1)						Indice de répétition
ccovoi	character(5)						Code identifiant la voie dans l'application MAJIC interne à la DGFIP
ccoriv	character(4)						Code administratif de la voie ou du lieu dit
cnavoi	character varying(4)		✓				Nature de la voie
dvoilib	character varying(30)						Libellé de la voie
dcntpa	integer						Contenance de la parcelle (en centiares)
id_com	character(5)		✓				Code commune sur 5 caractères (ccodep + ccocom)
Constraints Name Type Column(s) References Expression Description non_bati_pk PRIMARY KEY id_parcelle fk_cnavoi FOREIGN KEY cnavoi s_openmajic.tc_cnavoi Clé étrangère de la nature de la voie fk_com_parcelles FOREIGN KEY id_com s_openmajic.commune Clé étrangère pour les communes

↑ Index

s_openmajic.parcelle_pm Table

Table des relations entre les propriétaires et les parcelles
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_parcelle_pm	integer	✓			✓	nextval('s_openmajic.parcelle_pm_id_parcelle_pm_seq'::regclass)
id_parcelle	character(14)		✓				Identifiant de la parcelle (ccodep + ccocom + ccopre + ccosec + dnupla)
ccodro	character(1)		✓				Code du droit réel ou particulier
id_pro	character(9)		✓				Identifiant national d'un compte de propriétaire.(ccodep+ccodir+dnuper)
ccodep	character(2)						Code département
id_com	character(5)						Code commune
Constraints Name Type Column(s) References Expression Description rt_nb_prop_pk PRIMARY KEY id_parcelle_pm fk_parcelles FOREIGN KEY id_parcelle s_openmajic.parcelle fk_ccodro_parcelle_pm FOREIGN KEY ccodro s_openmajic.tc_ccodro Clé étrangère avec la table de correspondances des ccodro fk_parcelle_pm FOREIGN KEY id_pro s_openmajic.personne_morale

↑ Index

s_openmajic.personne_morale Table

Descriptif propriétaires moraux
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_pro	character(9)	✓			✓		Identifiant national d'un compte de propriétaire.(ccodep+ccodir+dnuper)
dnuper	character(6)						Numéro personne présent dans l'application MAJIC
dsiren	character(9)						Numéro SIREN (Propriétaire du local)
ccogrm	character varying(2)		✓				Code groupe de personne morale
dforme	character(4)		✓				Forme juridique
dformabr	character varying(4)						Forme juridique abrégée
ddenom	character varying(60)						Dénomination de personne physique ou morale
ccodep	character(2)						Code département
ccodir	character(1)						Code direction
Constraints Name Type Column(s) References Expression Description personne_morale_pk PRIMARY KEY id_pro fk_prop_ccogrm FOREIGN KEY ccogrm s_openmajic.tc_ccogrm fk_prop_dforme FOREIGN KEY dforme s_openmajic.tc_dforme

↑ Index

s_openmajic.subdivision_fiscale Table

Descriptif de subdivision fiscale
Name	Data type	PK	FK	UQ	Not null	Default value	Description
id_suf	character varying(16)	✓			✓		Identifiant de subdivision fiscale
ccosub	character(2)						Lettres indicatives de suf
dcntsf	integer						Contenance de la suf
dsgrpf	character(2)		✓				Sous-groupe alphabétique
id_parcelle	character(14)		✓		✓		Identifiant de la parcelle (ccodep + ccocom + ccopre + ccosec + dnupla)
ccodep	character(2)						Code département
id_com	character(5)						Code commune
Constraints Name Type Column(s) References Expression Description pnb21_suf_pk PRIMARY KEY id_suf fk_dsgrpf FOREIGN KEY dsgrpf s_openmajic.tc_dsgrpf fk_id_par_nb_parcelle FOREIGN KEY id_parcelle s_openmajic.parcelle

↑ Index

s_openmajic.tc_ccodro Table

Table de correspondance du droit réel ou particulier
Name	Data type	PK	FK	UQ	Not null	Default value	Description
ccodro	character(1)	✓			✓		Code du droit réel ou particulier
l_ccodro	character varying(90)						Libellé du droit réel ou particulier
Constraints Name Type Column(s) References Expression Description tc_ccodro_pk PRIMARY KEY ccodro

↑ Index

s_openmajic.tc_ccogrm Table

Table de correspondance des groupes de personne morale
Name	Data type	PK	FK	UQ	Not null	Default value	Description
ccogrm	character varying(2)	✓			✓		Code groupe de personne morale
l_ccogrm	character varying(76)						Libellé groupe de personne morale
Constraints Name Type Column(s) References Expression Description tc_ccogrm_pk PRIMARY KEY ccogrm

↑ Index

s_openmajic.tc_cnavoi Table

Table de correspondance Nature de la voie
Name	Data type	PK	FK	UQ	Not null	Default value	Description
cnavoi	character varying(4)	✓			✓		Code nature de la voie
l_cnavoi	character varying(20)						Libellé nature de la voie
Constraints Name Type Column(s) References Expression Description tc_cnavoi_pk PRIMARY KEY cnavoi

↑ Index

s_openmajic.tc_dforme Table

Table de correspondance des formes juridiques
Name	Data type	PK	FK	UQ	Not null	Default value	Description
dforme	character(4)	✓			✓		Code des formes juridique
l_dforme	character varying(155)						Libellé des formes juridiques
l_dforme_2	character varying
l_dforme_3	character varying
Constraints Name Type Column(s) References Expression Description tc_dforme_pk PRIMARY KEY dforme

↑ Index

s_openmajic.tc_dsgrpf Table

Table de correspondance sous groupe de subdivision fiscale
Name	Data type	PK	FK	UQ	Not null	Default value	Description
dsgrpf	character varying(2)	✓			✓		Sous groupe de subdivision fiscale
l_dsgrpf	character varying(50)						Libellé sous groupe de subdivision fiscale
Constraints Name Type Column(s) References Expression Description tc_dsgrpf_pk PRIMARY KEY dsgrpf

↑ Index

s_openmajic.version Table

Name	Data type	PK	FK	UQ	Not null	Default value	Description
version	character varying(100)				✓
build	integer				✓
date	timestamp with time zone				✓
active	boolean

↑ Index

Astuce

Lors d’une mise à jour d’un modèle de données, il est fortement recommandé de ne pas créer de vue à partir des vues existantes mais à partir des tables.
